Detalizēts produkta apraksts
Etiķetes papīra kodola iekšējais diametrs: | 76,2 mm | Etiķetes ārējais diametrs: | 330mm |
---|---|---|---|
Marķēšanas jauda: | 50m / min | Marķēšanas precizitāte: | ± 1mm |
Marķējuma veids: | Rotācijas un ātrgaitas | Etiķetes sensors: | Burvju acs |

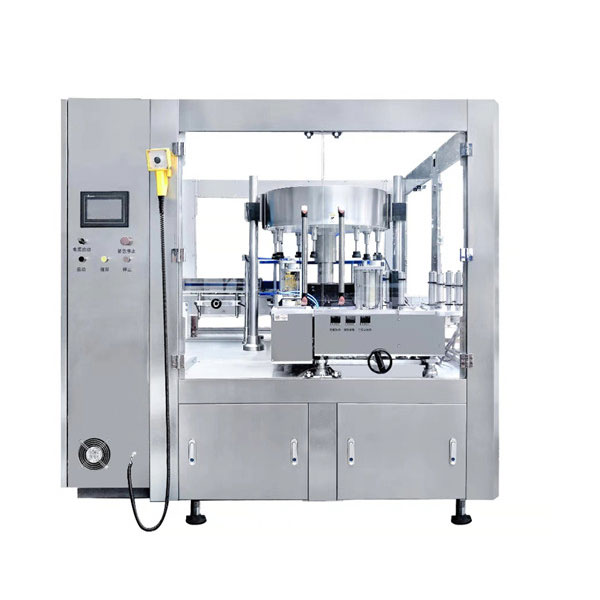

3 etiķetes vienā reizē apaļas stikla pudeles marķēšanas mašīnā ar jaudu 200 pudeles minūtē
Pieteikumi
1. Viena izmēra pudelei ar lielu daudzumu.
2. Viena pudele ar trim etiķetēm
3. Ātrums 12000B / H ar priekšpusi un aizmuguri, marķējums uz kakla
4. Trīs komplektu marķēšanas galva ar 15 stacijām
Tehniskais parametrs
Enerģijas padeve | AC380V 50Hz 5,5 kW |
Marķēšanas precizitāte | ± 1mm |
Etiķetes maksimālais augstums | 195mm |
Marķēšanas jauda | 50m / min |
Pudeles diametrs | hickness≥30mm Augstums≤500mm |
Etiķetes papīra kodola iekšējais diametrs | 76,2 mm |
Etiķetes ārējais diametrs | 330mm |
Kopējais mērījums | L1740 × W3020 × H2100mm |
Svars | Pielāgots |
Rotācijas marķēšanas mašīna Raksturīga
1) Marķēta pudeles caurlaides skrūve atsevišķā pudeles sektorā, kas iet uz pagriezienu
2) Pēc tam, kad pudele pagriežas uz starta rata, automātiski pagrieziet zem pudeles galvas nospiešanas
3) Izcils vietas tapas pudeles pamatnes apakšā pacelsies, kad pudeles pozicionēšanas rieva caur tapas tapu pavasara spēka iedarbībā. Vietas sprauga, iestrēdzis spraugas pudele vairs negriežas, bīdāmā spiediena augšdaļa pudele un pudeles vāciņš. (produktu novietošanai)
4) Tā kā pudeles marķēšanas pozīcija ir sfēriska, tāpēc pieprasiet pielīmēt pudeles puspunkta sākuma punktu, etiķete iznāk no piegādes stacijas, vispirms iesūciet vakuuma bungas
Vakuuma bungas un galvenā riteņa darbība notiek viens pret vienu, pēc tam, kad vakuuma bungas ar etiķeti darbojas atbilstošā pozīcijā, etiķetes vidusdaļa vispirms pielīmē visaugstāko punktu, pudeles iepriekšējās etiķetes darbība
5) Kad pudele turpina darboties līdz nākamajai stacijai, nospiežot etiķetes sūkļa veltni, nospiežot etiķetes darbību, veltņa kustības spiediens saskaras ar pudeles plakni, nevis ar rotāciju, lai etiķetes nospiešanas spēks būtu izkliedēts , šīs etiķetes var būt vienmērīgas deformācijas un pilnīga marķēšana.
6) ar etiķetes pudeli nosūta uz konveijeru zem zvaigžņu riteņa piedziņas
7) pilnīgs marķēšanas process notiek nepārtraukti, pudele visu laiku darbojas ar nemainīgu ātrumu, lai tā varētu realizēt ātrgaitas marķēšanu
3. Automātiskas pacelšanās-nolaišanas funkcijas: mikrodators automātiski paceļas un nolaižas, pieņem vācu SEW motora vadību, ko izmanto ražošanas pielāgošanā, ir ļoti ērti.
Īpašs Instrukcija
1) pozicionēšanas izstrādājumiem jāatzīmē: pudeles apakšā ir jāizveido lokalizācijas sprauga, ja pudeles izskats ir bez efekta, atrašanās vietas sprauga lokalizācijas spraugas apakšā ir pēc iespējas lielāka
Ārpusē ir ļoti svarīgi atrasties spraugu pudeles apakšā, un lielāka vienlīdzība, nevis atšķirīgs dziļums
2) Mainiet dažādu pudeles veidu, jāmaina daļas, cena ir jāapspriež, atkarībā no pudeles formas.
(nomaiņa šādi: žogs barošanas pudelei, zvaigžņu ritenis pudeles barošanai, vidējais vadotnes dēlis, pudeles pamatne, zvaigznītes rats pudelei iziet
